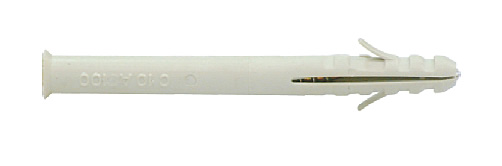

Tassello prolungato a 1 ala per vite mordente
APPLICAZIONI
Tassello in poliammide studiato per fissaggi leggeri passanti attraverso grossi spessori quali tubi in metallo o plastica e listelli in legno per coperture e rivestimenti, per profili di telai e serramenti di infissi. La forma prolungata del tassello permette d'avere fissaggi a profondità di posa superiori ai tasselli tradizionali e superando gl’intonaci e i rivestimenti che non possono costituire un valido materiale di supporto.
CARATTERISTICHE
I tasselli VMSV/VM3SV sono disponibili in varie dimensioni per adattarli alle tipologie d'applicazione degli elementi strutturali.
La particolare struttura geometrica dell'interno del tassello permette al momento dell'avvitamento della vite, una espansione con sviluppo di efficaci pressioni di ancoraggio sulle pareti del foro mentre le alette esterne di sicurezza prevengono l'eventuale rotazione. Il collarino allargato blocca l’uscita del tassello dal foro permettendo l'istallazione della vite a filo dell'elemento da fissare.
MATERIALI EDILI

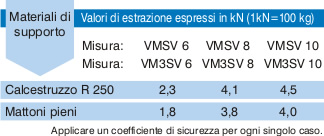

I tasselli VMSV/VM3SV sono applicabili su tutti i materiali di supporto edili a struttura uniforme quali: calcestruzzo, pietra naturale, murature in mattoni pieni e forati.
MATERIALE
Corpo in resina poliammidica stampata.
|

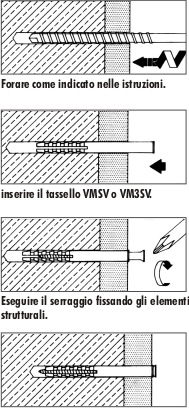

INDICAZIONI DI POSA
|
 |  |
| ARTICOLO |
MISURA |
Diametro foratura df/mm | Lunghezza tassello lu/mm | Spessore fissabile sp/mm | Profondità di foratura hf/mm | Vite adatta dv |
CONFEZIONE Pz |
|
| 5053 |
6/60 |
6 | 60 | 30 | 70 | 4 |
200 |
|
| 5054 |
8/60 |
8 | 60 | 20 | 70 | 5,5 |
200 |
|
| 5055 |
8/80 |
8 | 80 | 40 | 90 | 5,5 |
200 |
|
| 5056 |
8/100 |
8 | 100 | 50 | 110 | 5,5 |
100 |
|
| 5057 |
8/120 |
8 | 120 | 70 | 130 | 5,5 |
100 |
|
| 5058 |
10/80 |
10 | 80 | 30 | 90 | 7 |
100 |
|
| 5059 |
10/100 |
10 | 100 | 50 | 110 | 7 |
100 |
|
| 5060 |
10/115 |
10 | 115 | 65 | 125 | 7 |
100 |
|
| 5061 |
10/135 |
10 | 135 | 85 | 145 | 7 |
50 |
|
| 5062 |
10/160 |
10 | 160 | 110 | 170 | 7 |
50 |
|
|
|
